一、DZL系列雙級真空濾油機用途
用于過濾超高壓變壓器油，適于110KV—500KV送變電設備處理。在現場進行油處理并對受潮的電氣設備進行真空干燥。對新裝或檢修變壓器抽真空，同時進行真空注油。
二、雙級真空濾油機原理及特征
本機采用薄膜蒸發與干燥相結合的油水分離技術，設置有流量相互匹配的（雙級）真空抽速和加熱功率，并配有高效脫氣元件，使本機具有最佳脫水功能。常溫處理絕緣油，性能指標超過國家標準。采用復合微孔過濾技術，納污能力強，過濾精度高。小型高效，操作可靠，移動方便，特別適于現場處理絕緣油。

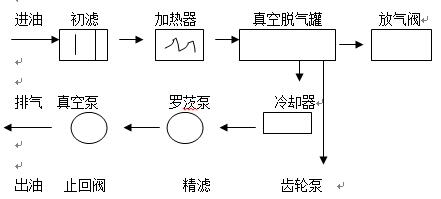

三、雙級真空濾油機工作流程圖
在真空狀態下，油液經粗濾器后進入電加熱器，再經旋轉分離器進入真空脫氣罐進行油水分離，水分和氣體經消沫、冷卻器、羅茨泵和真空泵排除。脫去水分和氣體后的油經油泵輸送至精過濾器除去雜質后，輸出凈化油。
四、雙級真空濾油機技術性指標
|
油擊穿電壓
|
55 ~
75 KV
|
|
油中含水量
|
2 ~
5 PPm
|
|
油中含氣量
|
≤0.1%
|
|
含雜質粒度
|
≤1um無游離碳
|
|
介質損耗含量
|
tgδ(90℃) ≤0.003
|
五、雙級真空濾油機技術參數
|
指 標 名
稱
|
單 位
|
DZL-
50
|
DZL-
100
|
DZL-
150
|
DZL-
200
|
DZL-
250
|
DZL-
300
|
DZL-
500
|
|
流 量
|
L/min
|
50
|
100
|
150
|
200
|
250
|
300
|
500
|
|
工作真空度
|
Mpa
|
—0.09 ~ —0.099
|
|
工作壓力
|
Mpa
|
≤0.4
|
|
油擊穿電壓
|
Kv
|
≥55
|
≥60
|
≥60
|
≥60
|
≥60
|
≥60
|
≥60
|
|
恒溫控制范圍
|
℃
|
20~80
|
|
電 源
|
|
~50Hz 380V
|
|
工作噪音
|
dB(A)
|
≤70
|
≤75
|
≤80
|
≤80
|
≤80
|
≤82
|
≤85
|
|
加熱功率
|
Kw
|
24
|
60
|
69
|
72
|
90+30
|
120
|
180
|
|
總電功率
|
Kw
|
29.5
|
66
|
80
|
82
|
130
|
132
|
195
|
|
進出口管徑
|
mm
|
32
|
38
|
38
|
44
|
64
|
50
|
60
|
|
設備重量
|
Kg
|
340
|
450
|
550
|
600
|
650
|
670
|
900
|
|
外型尺寸
|
長
|
mm
|
1500
|
1680
|
1700
|
1800
|
1800
|
2000
|
2650
|
|
寬
|
mm
|
850
|
1150
|
1000
|
1200
|
1400
|
1250
|
1650
|
|
高
|
mm
|
1500
|
1600
|
1650
|
1750
|
1850
|
2000
|
2300
|
六、雙級真空濾油機常見故障及消除方法
1.開機前必須接好三相四線，否則加熱器，電磁閥，溫度儀就不能正常工作。
|
故障情況
|
產生原因
|
排除方法
|
|
真空度達不到技術要求
|
1.被過濾油中含水量多真空泵抽出氣體含水蒸氣過多
2.由于使用地點海拔高度不同，不在標準大氣壓情況下影響真空度變化
3.真空泵內，真空油位低于油位線
4.真空油由于時間長含水量多
5各連接處密封漏氣
6.真空泵易損件磨損過大
|
1.屬正�，F(xiàn)象，需多次過濾
2.屬正常現象提高油的溫度使水達到蒸發
3.增加真空油
4.需要換新油
5.檢查維修
6.更換易損件
|
|
在正常工作情下壓力大于0.3Mpa
|
1.機器出油管太長輸送油位太高、出油口閥小或管太小
2.濾芯吸有太多雜質
|
1.改換工作環境
2.更換濾芯
|
|
真空泵噴油
|
1.被過濾油含水量多，油被吸入真空泵
2.真空泵內密封墊移位或損壞
|
1.更換真空油不得超過油位線
2.檢修
|
|
溫控不靈或無溫
|
1.溫控與溫度計不吻合
2.加熱器燒壞或線路斷路或接觸器未吸合
|
1.調整溫控
2.檢修線路更換加熱器
|
|
排油泵無壓力出油量不足
|
1.初濾網堵塞
2.排油泵油封漏氣
3.進油管被堵吸入缸底
4.進油管太細或吸程太遠
5.真空罐內噴翼小孔堵塞
|
1.清洗初濾網
2.調整油封壓蓋如無效更換油封
3.清理
4.改善環境
5.拆洗
|
|
